Sensores Angulares de Alta Precisão

Sensores para leitura de posicionamento angular com ou sem contato. Ideal para aplicação nos ambientes mais agressivos, mesmo com presença de sujeira ou líquidos.

A exclusiva tecnologia de detecção sem contato para até 5760°, ou seja, 16 voltas de forma absoluta garante a leitura de giro mesmo sem alimentação presente. Também estão disponíveis sensores sem limites de giro, mesmo em leituras inferiores a 360°.

Seu encapsulamento em plástico de alta resistência amplia a capacidade do sensor em trabalhar com produtos químicos como os presentes em aplicações agrícolas.

RSC-2800

Sensor rotativo NOVOHALL absoluto e sem toque para aplicação em ambientes desafiadores. Vasta gama de opções de interfaces analógicas e digitais. Extremamente preciso.

Ângulo máx. : 360°

Interface: Tensão, Corrente, Ratiometric, SSI, SPI, Incremental

Proteção: IP54, IP65, IP67

Temperatura: -40° C a 85° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Tensão	IP54 IP65 IP67	-40° C	85° C
360 °	Corrente	IP54 IP65 IP67	-40° C	85° C
360 °	Ratiometric	IP54 IP65 IP67	-40° C	85° C
360 °	Ratiometric	IP54 IP65 IP67	-40° C	85° C
360 °	SSI	IP54 IP65 IP67	-40° C	85° C
360 °	SPI	IP54 IP65 IP67	-40° C	85° C
360 °	Incremental	IP54 IP65 IP67	-40° C	85° C

Datasheets	PDF
Dataseet_RSC-2800_en_Voltage
Datasheet_RSC-2800_en_Current
Datasheet_RSC-2800_en_Ratiometric
Datasheet_RSC-2800_en_SSI
Datasheet_RSC-2800_en_SPI
Datasheet_RSC-2800_en_Incremental
Datasheet_RSC-2800_en_Ratiometric_Mobile

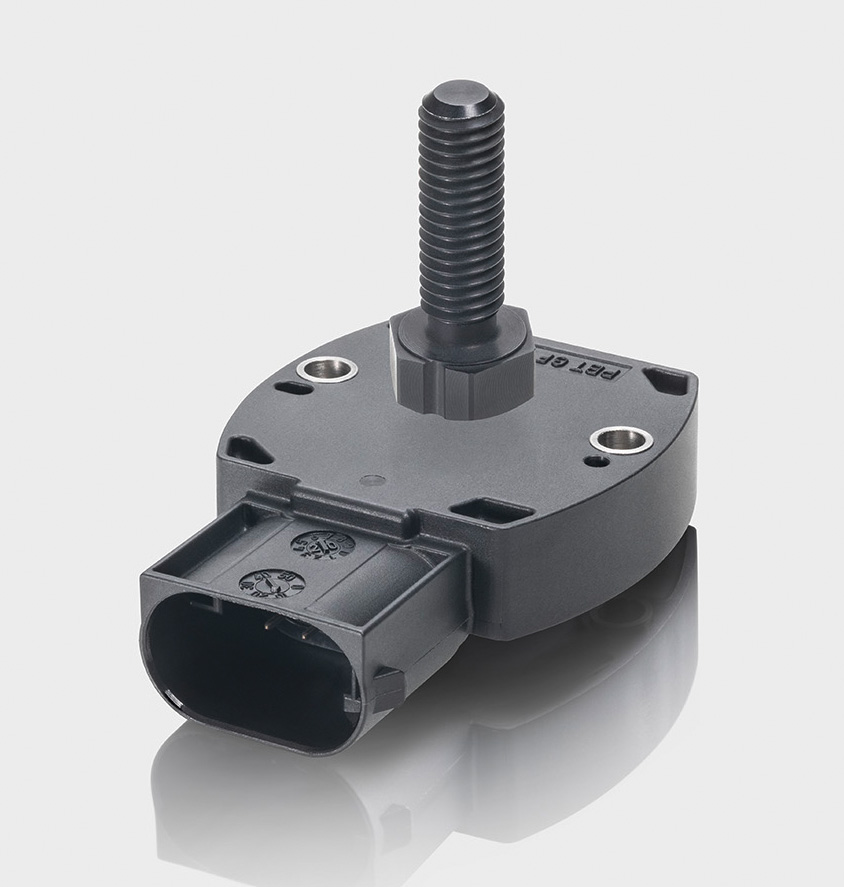

RFE-3200

Sensor rotativo sem toque absoluto NOVOHALL. Indicado para situações de elevada temperatura. Ampla variedade de interfaces analógicas e protocolos de comunicação fieldbus.

Ângulo máx. : 360°

Interface: Tensão, Corrente, Ratiometric, CANopen, CAN SAE J1939

Proteção: IP67, IP68, IP69

Temperatura: -40° C a 125° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Tensão	IP67 IP68 IP69	-40° C	125° C
360 °	Corrente	IP67 IP68 IP69	-40° C	105° C
360 °	Ratiometric	IP67 IP68 IP69	-40° C	125° C
360 °	CANopen	IP67 IP68 IP69	-40° C	105° C
360 °	CAN SAEJ1939	IP67 IP68 IP69	-40° C	105° C

Datasheets	PDF
Datasheet_RFE-3200_Voltage_12_24v
Datasheet_RFE-3200_Current_12_24V
Datasheet_RFE-3200_Ratiometric
Datasheet_RFE-3200_CANopen
Datasheet_RFE-3200_CAN_SAE_J1939

RSA-3200

Sensor rotativo NOVOHALL absoluto, sem contato e redundante. Para emprego em situações móveis e ligadas à segurança, resistente em ambientes desafiadores.

Ângulo máx. : 360°

Interface: Tensão, Corrente, Ratiometric, CANopen, CAN SAE J1939

Proteção: IP67, IP69

Temperatura: -40° C a 125° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Tensão	IP67 IP69	-40° C	125° C
360 °	Corrente	IP67 IP69	-40° C	105° C
360 °	Ratiometric	IP67 IP69	-40° C	125° C
360 °	CANopen	IP67 IP69	-40° C	105° C
360 °	CAN SAEJ1939	IP67 IP69	-40° C	105° C

Datasheet	PDF
Datasheet_RSA-3200_Ratiometric
Datasheet_RSA-3200_Current_12_24V
Datasheet_RSA-3200_Voltage_12_24V
Datashet_RSA-3200_CANopen_12_24V
Datasheet_RSA-3200_CAN_SAE_J1939_12_24V

RSC-3200

Sensor de ângulo NOVOHALL compacto e sem contato em design redundante para aplicações automotivas.

Ângulo máx. : 360°

Interface: Ratiometric

Proteção: IP67, IP69

Temperatura: -40° C a 125° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Ratiometric	IP67 IP69	-40° C	125° C

Datasheet	PDF
Datasheet_RSC-3200

RFC-4800

Sensor de ângulo NOVOHALL de medição absoluta e sem contato. Grande seleção de interfaces analógicas, digitais e fieldbus. Robusto e altamente preciso.

Ângulo máx. : 360°

Interface: Tensão, Corrente, Ratiometric, IO-Link, CANopen, CAN SAE J1939, SPI, Incremental

Proteção: IP67, IP68, IP69

Temperatura: -40° C a 105° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Tensão	IP67 IP68 IP69	-40° C	105° C
360 °	Corrente	IP67 IP68 IP69	-40° C	105° C
360 °	Ratiometric	IP67 IP68 IP69	-40° C	105° C
360 °	CANopen	IP67 IP68 IP69	-40° C	105° C
360 °	CAN SAEJ1939	IP67 IP68 IP69	-40° C	105° C
360 °	Incremental	IP67 IP68 IP69	-40° C	85° C
360 °	Tensão	IP67 IP68 IP69	-40° C	105° C
360 °	Corrente	IP67 IP68 IP69	-40° C	105° C
360 °	Ratiometric	IP67 IP68 IP69	-40° C	105° C
360 °	IO-Link	IP67 IP68 IP69	-40° C	105° C
360 °	SSI	IP67 IP68 IP69	-40° C	85° C
360 °	SPI	IP67 IP68 IP69	-40° C	85° C
360 °	Incremental	IP67 IP68 IP69	-40° C	85° C

Datasheet	PDF
Datasheet_RFC-4800_SSI
Datasheet_RFC-4800_SPI
Datasheet_RFC-4800_Incremental
Datasheet_RFC-4800_Voltage_12_24V
Datasheet_RFC-4800_Current_12_24V
Datasheet_RFC-4800_Ratiometric_Mobile
Datasheet_RFC-4800_IO-Link
Datasheet_RFC-4800_CANopen_12_24V
Datasheet_RFC-4800_CAN_SAE_J1939_12_24V

RFD-4000

Sensor de ângulo NOVOHALL sem contato, compacto e econômico para pequenos espaços de instalação.

Ângulo máx. : 360°

Interface: Ratiometric

Proteção: IP67, IP69

Temperatura: -40° C a 125° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Ratiometric	IP67 IP69	-40° C	125° C

Datasheet	PDF
Datasheet_RFD-4000

RFX-6900

Sensor de ângulo NOVOHALL para trabalhos robustos, absoluto, sem contato e duplicado. Ideal para emprego em setores móveis e associados à proteção em circunstâncias ambientais adversas.

Ângulo máx. : 360°

Interface: Corrente, CANopen

Proteção: IP67, IP69

Temperatura: -40° C a 85° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Corrente	IP67 IP69	-40° C	85° C
360 °	CANopen	IP67 IP69	-40° C	105° C

Datasheet	PDF
Datasheet_RFX-6900_Current_12_24V
Datasheet_RFX-6900_CANopen_12_24V

RSB-3600

Sensor de ângulo de giro único NOVOHALL sem contato e de medição absoluta em uma caixa totalmente metálica de 36,5 mm. Interfaces analógicas e digitais. Diferentes versões em eixo maciço ou oco e design robusto.

Ângulo máx. : 360°

Interface: Tensão, Corrente, Ratiometric, Incremental

Proteção: IP65, IP67, IP69

Temperatura: -30° C a 85° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
360 °	Tensão	IP65 IP67 IP69	-30° C	85° C
360 °	Corrente	IP65 IP67 IP69	-30° C	85° C
360 °	Ratiometric	IP65 IP67 IP69	-30° C	85° C
360 °	Incremental	IP65 IP67 IP69	-30° C	85° C

Datasheet	PDF
Datasheet_RSB_RMB_3600

SP-2800

Sensor de ângulo potenciométrico absoluto para uso em uma ampla variedade de aplicações. Compacto e robusto, de fácil montagem e ajuste.

Ângulo máx. : 345°

Interface: Ratiometric

Proteção: IP67, IP69

Temperatura: -40° C a 120° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
345 °	Ratiometric	IP54	-40° C	120° C

Datasheet	PDF
Datasheet_SP-2800

P-4500

Sensor de ângulo potenciométrico absoluto e de alta precisão em caixa sincronizada 15.

Ângulo máx. : 350°

Interface: Ratiometric

Proteção: IP40

Temperatura: -40° C a 100° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
350 °	Ratiometric	IP40	-40° C	100° C

Datasheet	PDF
Datasheet_P-4500

P-6500

Sensor de ângulo potenciométrico absoluto e de alta precisão em caixa sincronizada 20.

Ângulo máx. : 355°

Interface: Ratiometric

Proteção: IP40

Temperatura: -40° C a 100° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
355 °	Ratiometric	IP40	-40° C	100° C
178 °	Ratiometric	IP40	-55° C	100° C

Datasheet	PDF
Datasheet_P-6500

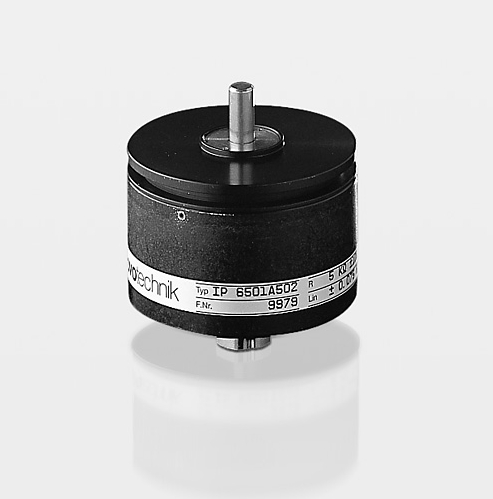

IP-6000

Sensor de ângulo potenciométrico absoluto e de alta precisão em um design robusto e selado.

Ângulo máx. : 355°

Interface: Ratiometric

Proteção: IP65

Temperatura: -40° C a 100° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
355 °	Ratiometric	IP65	-40° C	100° C

Datasheet	PDF
Datasheet_IP-6000

IPE-6000

Sensor de ângulo potenciométrico absoluto e de alta precisão em um design robusto e selado com interface de alimentação.

Ângulo máx. : 345°

Interface: Corrente

Proteção: IP65

Temperatura: -25° C a 70° C

Ângulo	Interface	Grau de Proteção	Temp. min.	Temp. max.
345 °	Corrente	IP65	-25° C	70° C

Datasheet	PDF
Datasheet_IPE-6000

P-2701-S0035

Ângulo	Tolerância da medição	Número de canais	Resistência nominal (kOhm)	Linearidade	Torque (Ncm)	classe de proteção de IP
62º	2	1	0,5 ± 20%	0,25 0,5	<=0,005	IP50

Informação Adicional: +/- 15º do centro
+/- 15º … +/-28º
